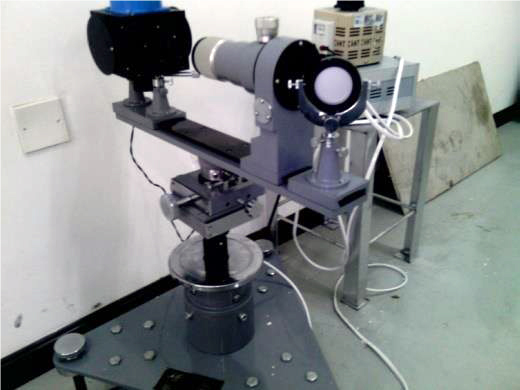

CQW150 纹影仪

发表：煤矿安全技术国家重点实验室日期：2022-04-22浏览：0

1. 设备简介

CQW150 纹影仪是用来观察透明介质密度和温度分布在介质中折射率变化的通用光学显示仪器。

2. 主要功能及针对性用途

该仪器能摄取所需研究的气流密度变化的定性资料以提供被实验物的一个真实流动图像为目的。如研究分层流、多相流、超声速流、激波、传热与传质、自然与强迫对流、燃烧、火焰、爆炸等离子体及某些化学反应等学科的流场密度变化科学研究领域，是目前航空航天运行前期试验的最重要实验、摄取的设备之一。

3. 主要技术指标

主反射镜：焦距f=1500mm，主反射镜有效口径φ=150mm ，表面镀铝镀二氧化硅保护膜。

刀口：调节范围：0～10mm，最小读数值：0.01mm，调节角度：360°。

狭缝：调节范围：0～3mm，最小读数值：0.01mm，调节角度：360°。

光源：卤钨灯光源

光源调节范围： 0-220V，24V300W(或 24V150W、24V250W)亮度连续可调。

小反射镜：有效口径φ46mm，表面镀铝镀二氧化硅保护膜。
