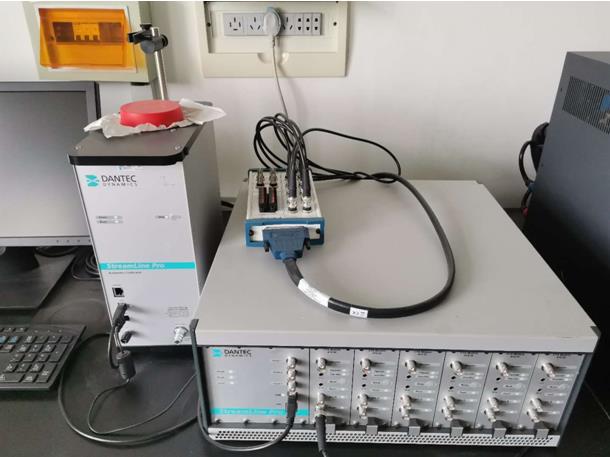

（1）设备简介
热线风速仪是将探头插入气流中热线或热膜探头，测量一维、二维和三维气体和液体流动中的湍流度。CTA在一点上测量速度，并提供连续的速度时间序列，使我们可以在振幅域和时间域对数据进行处理分析，例如平均速度、紊流强度、高阶力矩、自相关和能量谱的分析。
（2）主要功能及针对性用途
主要用于测定流场的速度特征，可以同时测量单个点的三维速度和湍流分布。CTA特别适用于测量在某一点（高湍流度）波动非常快的流动，以及研究流动的微观结构，在那里需要解决小到0.1mm量级的流动漩涡。测量结果是优化产品设计，提高气动效率、质量和安全性的重要步骤。StreamLine Pro热线风速仪系统兼容一个带有热线和热膜传感器的综合探针。通道的设置、探头坐标控制、速度和方向的校准、数据的采集和缩减等都是自动化的，以使用户关注于实际的研究问题。该框架由电脑控制，最多可容纳6个通道。每个通道配有3种不同的惠斯通电桥结构。这使得StreamLine Pro系统非常通用以及在非常苛刻的应用条件下进行CTA测量成为可能。
(3)主要技术指标
主要包括热线主机（含电桥模块）、探头及支架、自动标定器及空气过滤器、A/D采集系统、Streamware Pro专业软件以及空气过滤器。
测量范围：从几厘米每秒到超音速。
速度测量不确定度：不大于+/-0.3%。
热线主机：频响可以达到400kHz，脉动速度频率16bit，6通道电桥模块，自动配置电桥电阻。
热线探头：包括一维和二维探头，热丝直径5um；可测量高达100kHz的波动；高空间分辨率，可测量0.1mm量级的涡；高动态范围，可以用几乎恒定的灵密度测量从几厘米每秒到几百米每秒的速度；传感器尺寸小，对流动的干扰小。
自动标定器及空气过滤器：标定范围从0.02m/s到300m/s；支持USB和以太网连接到装有Streamware软件的计算机上，配备一个俯仰偏航机械手，允许旋转二维和三维探头来校准方向灵敏度。热线非常细，因此对空气的清洁度和湿度有较高的要求，Dantec公司的热线风速仪系统都配有专用的空气过滤器，经过过滤器后的空气中的粒子尺寸不大于0.1um，粒子浓度最大为0.1mg/m3，水的露点最大为-70°C，油浓度最大为0.01mg/m3。
A/D采集系统：A/D采集系统具有8通道250kHz的高采样频率，可以同时采样，能够满足大多数的热线测量中的采样要求。
Streamware Pro专业软件：是Dantec公司开发的专用于研究型热线的测量及后处理软件，功能包括：速度标定、数据采集、温度补偿、数据后处理、图形化显示、控制坐标架实现全自动采集。
