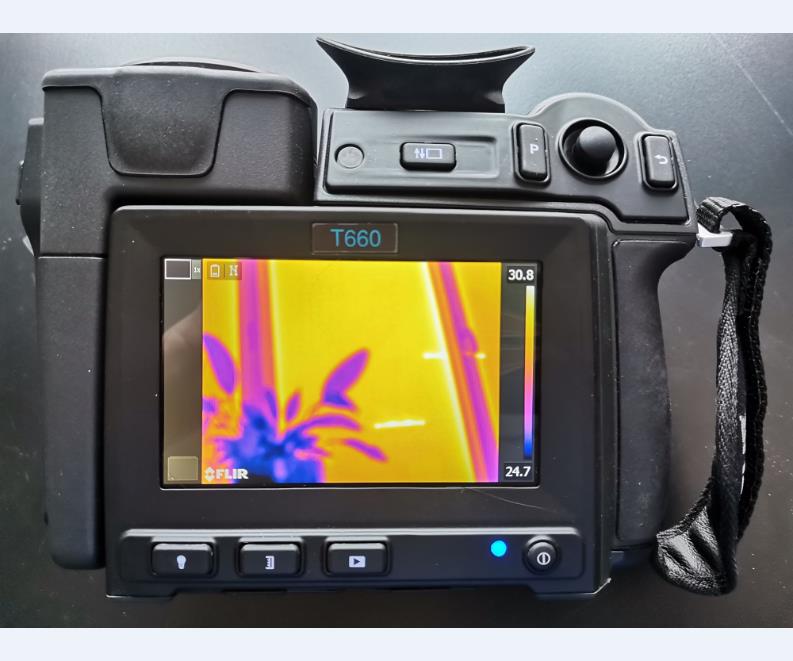

Flir T660红外热像仪

发表：煤矿安全技术国家重点实验室日期：2020-07-24浏览：0

（1）设备简介

红外热像仪利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。热图像的上面的不同颜色代表被测物体的不同温度。通过查看热图像，可以观察到被测目标的整体温度分布状况。

（2）主要功能及针对性用途

红外热像仪的应用范围极其广泛，采用红外热像仪将实时可视化反映井下热源及模拟验证热源温度场分布规律及放热特性，能够精确采集热分布状况并实时记录温度变化情况，帮助查找并精确测量设备、环境中的热产生或热耗散、热渗漏和其他温度因素等。

（3）主要技术指标

主机及性能要求：

（1）探测器类型：焦平面阵列（FPA），非制冷型红外探测器；

（2）波长范围：7.5μm～14μm；（3）图像帧频：30 Hz；

（4）红外分辨率：640×480像素；（5）探测器像素间距：17μm；

（6）对象温度范围：–40℃～+2000℃（原配）；

（7）测量精度：+/- 1℃ 或读数的+/- 1%；

（8）热灵敏度/NETD：< 0.02℃@ +30℃/ 20mK；

（9）调焦：具备连续调焦和自动调焦功能；

（10）测量分析：区域内自动标记热点或冷点；热/冷点温度数据显示；

（11）红外视频记录：具备红外视频流记录功能，无需连接电脑可录制，并存储在记忆卡中；

（12）红外图像：具备红外热图像像素提升功能；

（13）可见光图像：内置不低于500万像素数码相机并具备红外热图和可见光图像融合功能；

（14）内置GPS及指南针功能，并能将位置数据自动记录在红外热图像上；

（15）工作温度范围：–15°C ~ +50°C；
