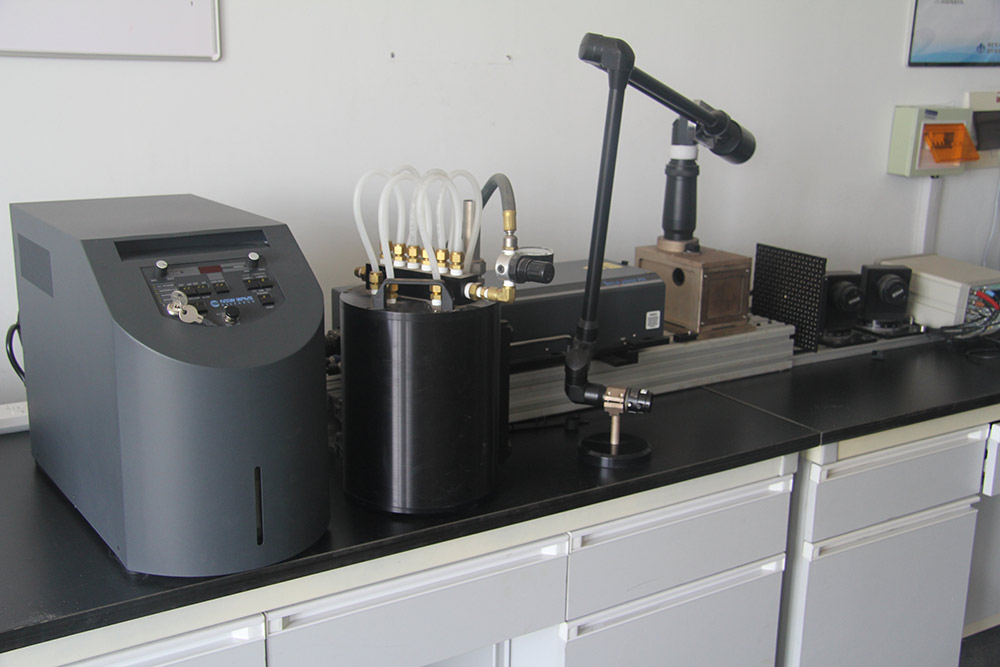

3DPIV三维粒子图像测速系统

发表：煤矿安全技术国家重点实验室日期：2020-07-23浏览：0

1. 设备简介

三维粒子图像测速系统是由美国TSI公司生产的一种用多次摄像以记录流场中粒子位置设备仪器。

2. 主要功能及针对性用途

主要用于粒子测速和图像测速等前沿科学等方面。

3. 主要技术指标

（1）脉冲激光器和片光源：

脉冲频率(1-15)Hz可调，能量最高可达200毫焦/脉冲。输出为532nm波长的绿光，脉冲持续时间为3-5 ns片光源透镜组，球面镜焦距分别为：500mm，1000mm；柱面镜焦距：-15mm，-25mm。

（2）导光臂：

7关节，1.8米长，高抗损伤阈值反射镜。能量损耗≤15%；束腰位置：距离片光出光口～1.2米。

（3）CCD相机：Powerview Plus™系列CCD相机，2048 X 2048 像素，高信噪比，12位输出，15 帧/秒，CCD激光防护阵列， 50 mm/F1.8 透镜，所有接口及相机电缆和高性能相机数据接口板。

（4）PIV软件采集分析平台：

Insight4G图像采集、分析及显示软件平台，基于 .NET技术设计，具有并行处理功能

（5）3D PIV处理模块：

分布式三维PIV图像采集,分析和显示系专用数据处理模块,它基于二维处理平台,包含专利的Har相关，Rohaly-Hart 分析方法, 能够优化边界变形, 提高精确度. 采用了MicroPIV专利技术中的背景处理以及相关技术,基于MATLAB工具箱详细的时序图象分析.现场校准。
